CP生料均化庫
產品描述
參數
一、概述
CP生料均化庫是南通江森機械制造有限公司引進德國BMH公司一種新型生料均化庫，其特點是電耗低，均化效果好。它的均化機理是生料粉由庫頂生料分配器通過8條卸料斜槽，在庫頂成徑向分布，不同時間的生料在不同的料層上具有徑向均化的效果，庫底充氣系統設計呈放射狀斜向分布，更符合生料粉的流動傾向。環形區一般分為8個充氣單元區，可每隔5-10分鐘循環一次，環形區的生料因松動及氣流的引導流向中心區，庫內的卸料過程是成柱狀流動切割水平面料層的生料粉，讓不同時間的生料粉進入中心區，由于中心區的充氣強度大，不同時間的生料粉進入中心區后得到充分的攪拌，從而達到理想的均化效果。功率消耗0.1-0.3kW/t，具有較高的均化比。

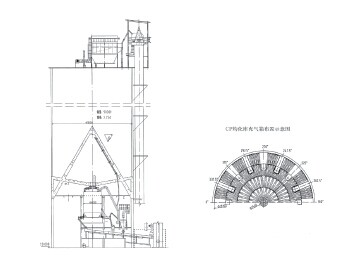

二、CP型生料均化庫示意圖

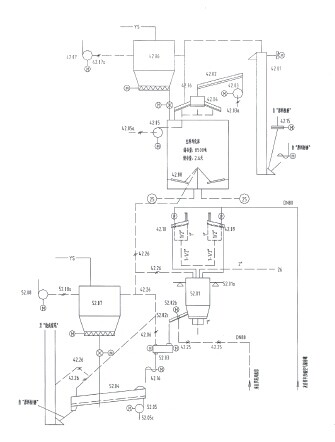

三、CP生料均化及生料入窯工藝流程圖

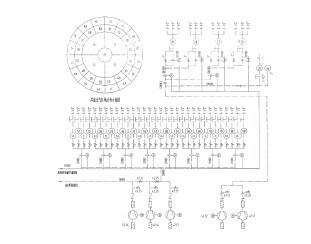

四、CP均化庫充氣系統圖
五、技術參數表(18mCP)
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 收塵器 | PPCS-64-5 | 1臺 | 按工藝風量選型 |
| 2 | 收塵器 | PPCS-32-4 | 1臺 | 按工藝風量選型 |
| 3 | 庫頂生料分配器 | 4)930 | 1臺 | 能力250t/h |
| 4 | 庫頂空氣輸送斜槽 | XZ400 | 1臺 | 能力200t/h |
| 5 | 充氣箱及管道 | 工藝定 | 1套 | |
| 6 | 庫底卸料裝置 | B500/300 | 2套 | 能力：180t/h |
| 7 | 計量倉卸料裝置 | B400 | 1臺 | 能力:200t/h |
| 8 | 出料空氣斜槽 | XZ400 | 1臺 | 工藝定 |
| 9 | 氣動球閥 | DN80 | 8臺 | |
| 10 | 氣動球閥 | DN100 | 6臺 | |
| 11 | 羅茨風機 | 工藝定 | 5臺 | |
| 12 | 庫頂人孔門 | 700X800 | 1臺 | |
| 13 | 庫側人孔門 | 600X800 | 1臺 |
